Wenzhou Gangyuan Electronics Co.,Ltd.

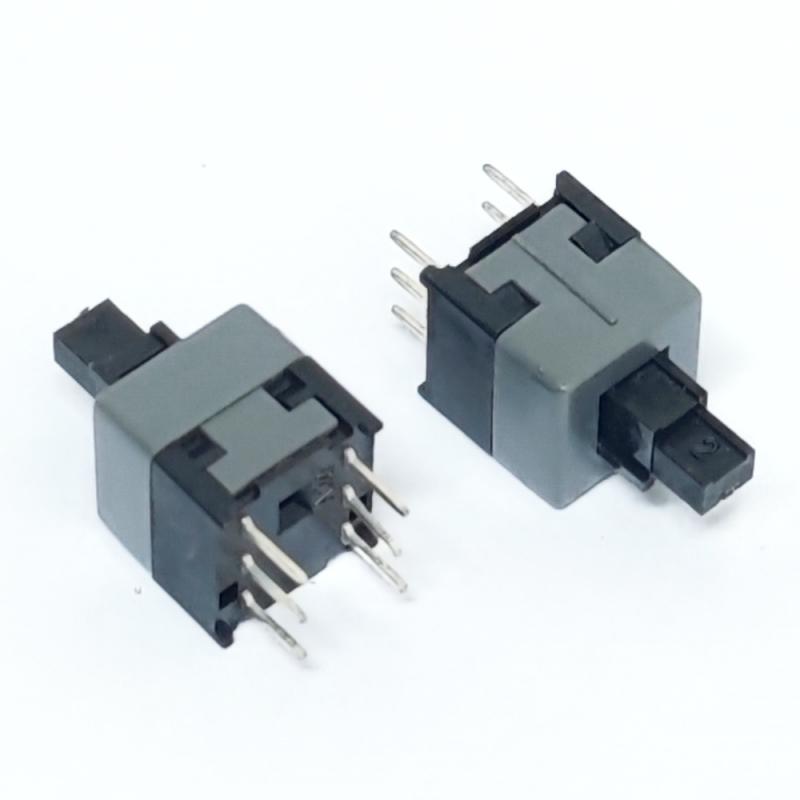

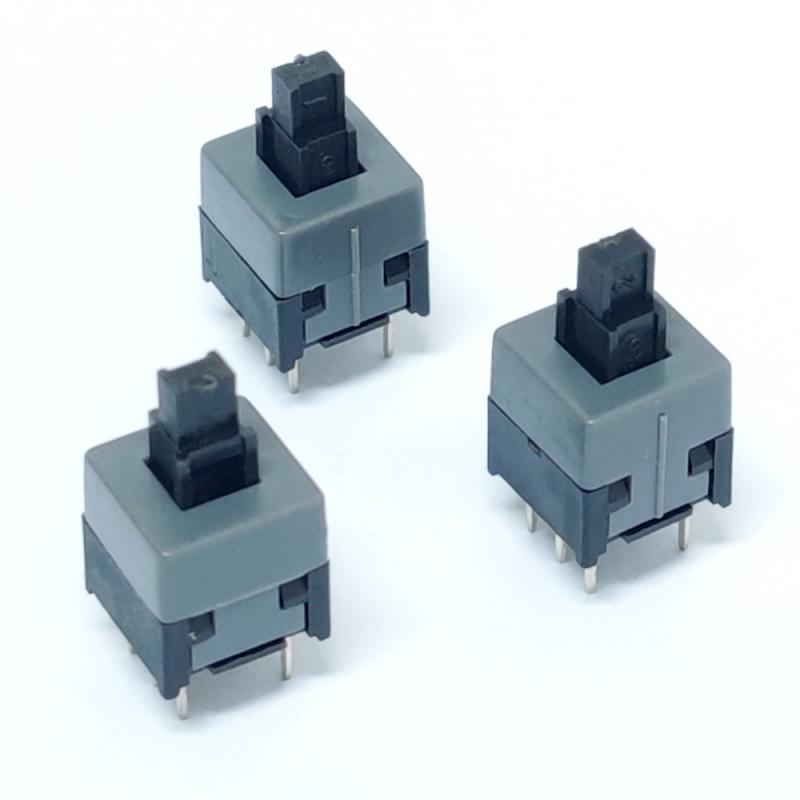

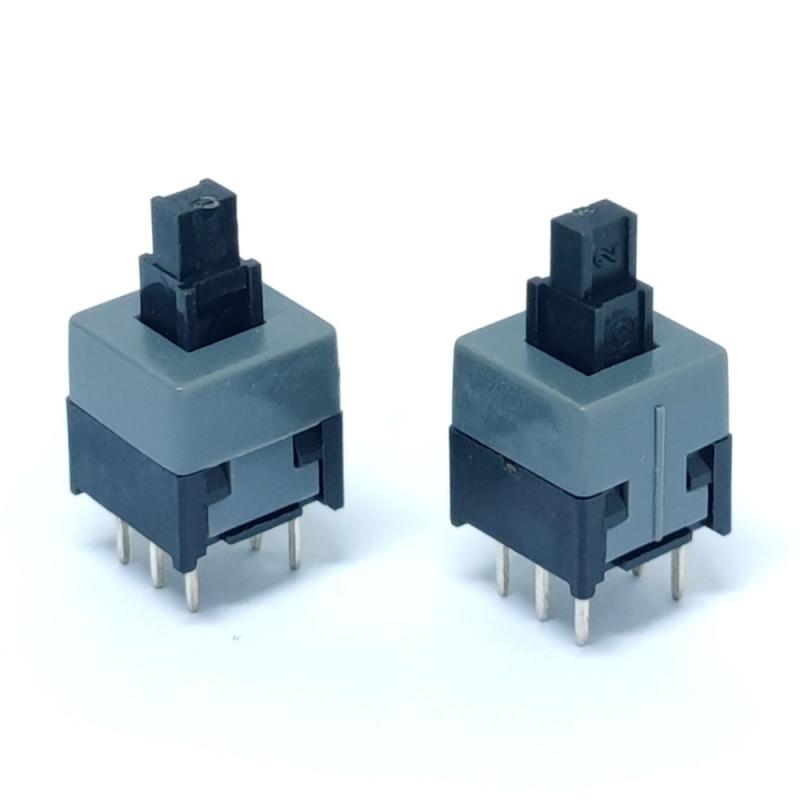

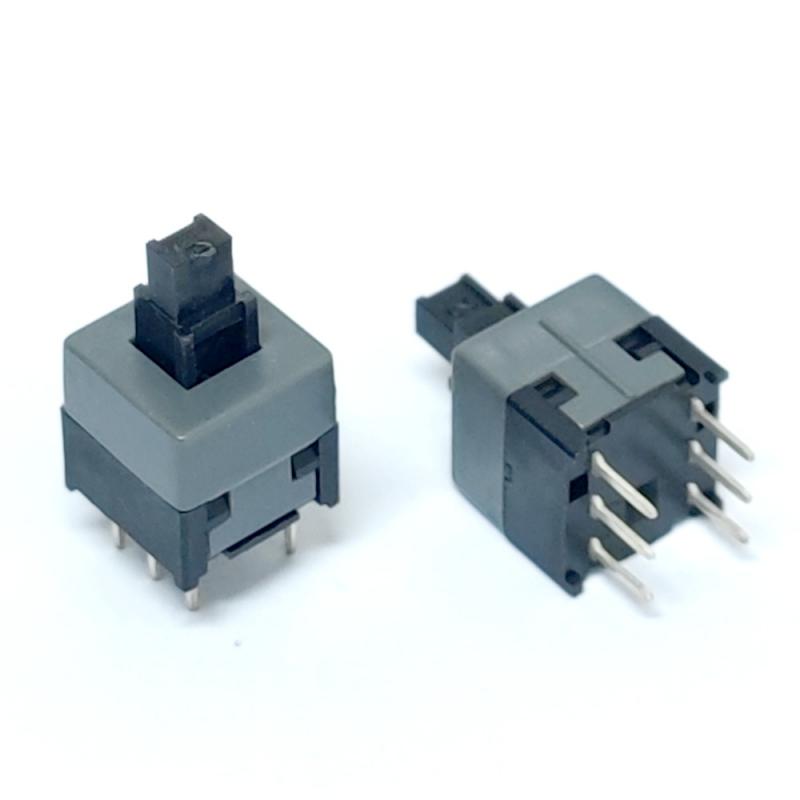

بصفتنا شركةً متخصصةً في تصنيع المفاتيح الكهربائية، نفخر بتقديم سلسلة مفاتيح الضغط 8.5×8.5 مم، والتي تتميز بخياري القفل الذاتي والقفل العادي لتلبية احتياجات التطبيقات المتنوعة. بفضل تصميمها المتين ذي الستة أطراف DIP، يضمن هذا الزر المربع اتصالاً مستقراً وسهولة التركيب على لوحة الدوائر المطبوعة.
ماركة:
Gangyuanرقم الصنف.:
PB23E09171-07طلب (موك):
100pcsدفع:
100% T/T Before Productionأصل المنتج:
Zhejiang, China (Mainland)اللون:
Blackميناء الشحن:
Ningbo/Shenzhenالمهلة：
7-14 working days for paymentعرض
8.50mm x 8.50mmنوع التركيب
Through Holelllumination
Non-llluminatedمستوي رقم التعريف الألكتروني
No IP Ratingمفتاح ضغط سداسي الأطراف DIP بقياس 8.5 × 8.5 مم، ذاتي القفل / غير قابل للقفل
مواصفة
يكتب: مفتاح ضغط لمسي للتثبيت على لوحة الدوائر المطبوعة 8.5 × 8.5 مم
المواصفات: تيار مستمر 30 فولت 0.1 أمبير
مقاومة التلامس: ≤100 ملي أوم
مقاومة العزل: ≥100 ميجا أوم
قوة التشغيل: 230±70 غرام
مدى الحركة الكامل: 2.5 ± 0.2 مم
عمر التشغيل: 3000 دورة

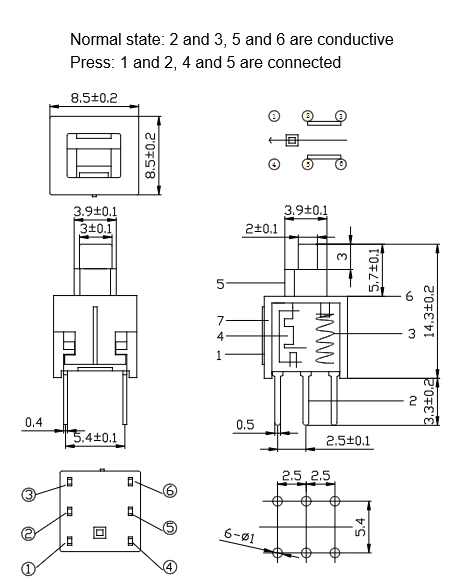

تخطيطي
مفتاح قفل لمسي للإلكترونيات الصناعية والاستهلاكية
الميزة الرئيسية
وضع القفل الذاتي: اضغط مرة واحدة لتثبيت الدائرة في وضع التشغيل، واضغط مرة أخرى لتحريرها والعودة إلى وضع الإيقاف.
مثالي لتطبيقات التحكم في الطاقة وتبديل الأوضاع.
وضع عدم القفل: اضغط للتفعيل، حرر لإعادة الضبط، مثالي للتشغيل اللحظي، وإدخال الإشارة، ووظائف إعادة الضبط.
تصميم DIP ذو 6 دبابيس: تكوين DPDT القياسي (ثنائي القطب ثنائي الاتجاه)، يدعم التحكم في الدائرة المزدوجة، متوافق مع تصميمات لوحات الدوائر المطبوعة العالمية.
ردود الفعل اللمسية: شعور نقر واضح ومتسق مع كل ضغطة، مما يضمن التشغيل الموثوق وثقة المستخدم.
دليل التركيب واللحام
نوع التركيب: تركيب لوحة الدوائر المطبوعة من خلال الفتحات
توصيات اللحام: استخدم طريقة اللحام بالغمر التلقائي عند درجة حرارة 255 درجة مئوية.
يجب ألا يتجاوز الحد الأقصى لوقت اللحام 5 ثوانٍ لتجنب التسخين المفرط وتلف المكونات الداخلية.
ملاحظة حول التركيب: تأكد من محاذاة الدبابيس بشكل صحيح مع فتحات لوحة الدوائر المطبوعة، وتجنب ثني الدبابيس أثناء التركيب.
تصميم لوحة الدوائر المطبوعة الموصى به: توفير تصميم قياسي للوحة مفاتيح سداسية الأطراف بحجم 8.5 × 8.5 مم، قابل للتنزيل للمهندسين
التعليمات
س1: ما الفرق بين المفاتيح ذاتية القفل والمفاتيح غير ذاتية القفل بقياس 8.5 × 8.5 مم؟
ج: تبقى المفاتيح ذاتية القفل في حالة التشغيل بعد الضغط عليها، مما يتطلب ضغطة ثانية لإيقاف تشغيلها.
لا يتم تفعيل المفاتيح غير القابلة للقفل (اللحظية) إلا عند الضغط عليها، وتتم إعادة ضبطها عند تحريرها.
س2: ما هي الشهادات التي تحملها مفاتيح التثبيت الخاصة بكم بحجم 8.5 × 8.5 مم؟
ج: جميع مفاتيحنا متوافقة مع معايير RoHS وISO9001 وISO14001 و1045001 وREACH وغيرها من الشهادات
س3: ما هو الحد الأدنى لكمية الطلب (MOQ) للمفاتيح المخصصة بحجم 8.5 × 8.5 مم؟
ج: الحد الأدنى القياسي للطلب هو 5000 قطعة، ونحن ندعم الطلبات المخصصة بكميات صغيرة لمشاريع البحث والتطوير.
س4: هل يمكنك توفير نماذج ثلاثية الأبعاد أو ملفات CAD للمفتاح 8.5x8.5 مم؟
ج: نعم، نحن نقدم رسومات الأبعاد ثنائية الأبعاد وملفات STEP ثلاثية الأبعاد مجانًا لجميع منتجاتنا القياسية.
س5: ما هي المدة الزمنية اللازمة للإنتاج الضخم؟
ج: المدة الزمنية القياسية هي 7-15 يومًا بعد تأكيد العينة، ونحن نقدم إنتاجًا سريعًا للطلبات العاجلة.
