لماذا تتعطل المفاتيح؟ ضعف التوصيل، وعدم استقرار الاتصال، وفشل التلامس - أسئلة وأجوبة شاملة حول المفاتيح اللمسية، والمفاتيح الصغيرة، ومفاتيح القفل

مقدمة

تُعد المفاتيح اللمسية والمفاتيح الصغيرة والمفاتيح ذاتية القفل (المحافظ عليها) من بين أكثر مكونات التحكم استخدامًا في الإلكترونيات الاستهلاكية وأنظمة التحكم الصناعية وأنظمة السيارات.

من بين أكثر حالات الفشل الميداني التي يتم الإبلاغ عنها بشكل متكرر ما يلي: عدم التوصيل (دائرة مفتوحة عندما يجب أن تكون مغلقة)، ضعف أو عدم استقرار الاتصال، وفشل الاتصال .

تشرح هذه المقالة بشكل منهجي الأسباب الجذرية لهذه الإخفاقات، وتقدم أساليب تشخيص عملية في الموقع، وتوفر تدابير وقائية وإرشادات اختيار لمساعدة المهندسين ومسؤولي المشتريات.

يساهم المحترفون في خفض معدلات العيوب وتحسين موثوقية المنتج.

1. التصنيف حسب نمط الفشل

1.1 أعطال التوصيل: انعدام التوصيل، ضعف التوصيل، انقطاع متقطع في الاتصال

العرض أ: لا يوجد اتصال عند التشغيل (فشل التلامس المفتوح عادةً في الإغلاق)

السبب المشترك:

الأكسدة التلامسية – هذا هو السبب الأكثر شيوعاً. تشكل الموصلات الفضية المعرضة للهواء طبقة عازلة تدريجياً بسبب الغازات المحتوية على الكبريت أو الأكسجين.

تصبح المشكلة حرجة في ظل الأحمال المنخفضة (التيار/الجهد الصغير) لأن طبقة الأكسيد لا يمكن أن تنهار بواسطة الإشارة الضعيفة.

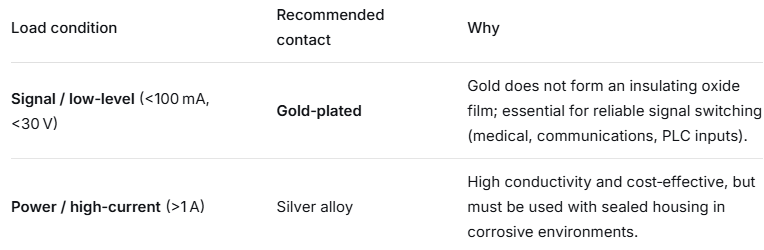

لهذا السبب موصلات مطلية بالذهب وهي إلزامية لتطبيقات مستوى الإشارة.

دخول التدفق - أثناء اللحام الموجي أو اليدوي، يمكن أن يخترق التدفق غلاف المفتاح من خلال فجوات صغيرة ويترسب على نقاط التلامس، مما يؤدي إلى تكوين طبقة عازلة.

الغبار أو الجزيئات الغريبة – في البيئات المتربة، تعيق الجزيئات التي تدخل المفتاح الاتصال بين القبة والطرف الثابت.

تشوه دائم أو إجهاد في زنبرك/قبة التلامس – بعد التشغيل المتكرر، قد تتشقق القبة أو تفقد قوة إعادتها، مما يمنع الإغلاق السليم.

العرض ب: اتصال غير مستقر (إشارة متقطعة)

السبب المشترك:

مساحة تلامس صغيرة - تتصل القبة بالطرف الثابت فقط عند نقطة صغيرة، مما يجعل المفتاح عرضة للاهتزاز أو عدم المحاذاة الطفيفة.

الاهتزاز أو الصدمة – في البيئات ذات الاهتزازات العالية، قد تنفصل نقاط التلامس مؤقتًا. وغالبًا ما تكون هناك حاجة إلى قوة تشغيل أعلى.

تآكل القوس الكهربائي بسبب عدم تطابق الأحمال – عند تبديل الأحمال الحثية (المحركات، الملفات اللولبية) أو الأحمال السعوية (مصادر الطاقة، المكثفات)، يمكن أن يؤدي القوس الكهربائي عند الفتح إلى حرق سطح التلامس، مما يزيد بشكل كبير من مقاومة التلامس.

يؤدي تدهور مواد منع التسرب إلى تسرب الرطوبة – حتى المفاتيح المصنفة بمعيار IP قد تفقد قدرتها على منع التسرب إذا تضرر الغطاء المطاطي أو كان التركيب غير صحيح. فالرطوبة المختلطة بالكربون الناتج عن القوس الكهربائي تُشكل طبقة عازلة.

السبب المشترك:

أكسدة شديدة عند التلامس - التعرض الطويل للهواء الرطب أو الملوث يؤدي إلى تراكم طبقة سميكة من الأكسيد تتطلب قوة عالية لاختراقها مؤقتًا.

ازدحام الحطام الأجنبي – يعيق الغبار أو البقايا اللزجة داخل المفتاح حركة القبة.

• العرض أ: انخفاض أو غياب صوت النقر اللمسي يشير ذلك عادةً إلى إجهاد المعدن في القبة/الزنبرك. قد يظل المفتاح موصلاً للتيار، لكن غياب صوت "النقرة" يُعدّ إنذاراً مبكراً بعطل وشيك.
• العرض ب: لا يعود المفتاح إلى وضعه الأصلي بعد تحريره – يحدث ذلك بسبب انحشار ميكانيكي (جسيمات، تدفق لزج) أو حركة زائدة مفرطة تؤدي إلى تشوه زنبركي لدن. تحقق أيضًا من هندسة المشغل.
• العرض ج: عدم كفاية المسافة لتشغيل المفتاح - يوفر المشغل الخارجي مسافة حركة قصيرة جدًا، ولا يصل إلى مسافة الحركة الزائدة المطلوبة. وكقاعدة عامة، يجب أن تكون شوط المشغل أكبر من 70-80% من إجمالي مسافة حركة المفتاح.

• الطلاء الرقيق – ارتفاع المقاومة المبكر – عندما يكون الطلاء على نقاط التلامس رقيقًا جدًا، فإن التآكل الميكانيكي يكشف المعدن الأساسي بسرعة، مما يتسبب في ارتفاع مقاومة التلامس فوق الحدود المقبولة قبل وقت طويل من انتهاء العمر الميكانيكي.
• الإفراط في السفر - يؤدي التشغيل المطول في ظل حركة زائدة مفرطة إلى تسريع إجهاد الزنبرك/القبة، مما يؤدي إلى تقصير العمر الميكانيكي والكهربائي.
• زيادة التيار الكهربائي التي تسبب اللحام التلامسي أو انتقال المواد – يؤدي تجاوز التيار المقنن إلى حدوث تقوس كهربائي شديد. وقد تنغلق نقاط التلامس نتيجة اللحام (فشل الدائرة المفتوحة عادةً في الفتح) أو انتقال المواد (فشل الدائرة المغلقة عادةً في الإغلاق).

زوّد عملاءك بخطوات بسيطة للتحقق مما إذا كان المفتاح معيبًا بالفعل أم أن المشكلة تكمن في مكان آخر.

قياس مقاومة التلامس اضبط جهاز القياس المتعدد على نطاق مقاومة 200 أوم (أو وضع الاستمرارية). قِس المقاومة بين طرفي المفتاح في كلٍ من الوضع الحر والوضع المُشغَّل. يُظهر المفتاح السليم مقاومة ثابتة أقل من 100 ملي أوم. تشير القراءات التي تزيد عن 1 أوم أو القيم غير المنتظمة إلى وجود مشكلة.

الفحص البصري ابحث عن تشققات في الغلاف، أو تلف في المطاط المانع للتسرب، أو تغير في لون الأطراف أو تآكلها. يشير وجود مسحوق أبيض (ناتج أكسدة) أو آثار كربون سوداء إلى فشل في منع التسرب أو تلف ناتج عن شرارة كهربائية.

افحص وصلات اللحام - غالبًا ما يتم الخلط بين وصلات اللحام الباردة، أو عدم كفاية اللحام، أو كرات اللحام التي تربط الأطراف، وبين عطل المفتاح.

اختبار التبديل استبدل المفتاح المشتبه به بوحدة سليمة من نفس الطراز. إذا انتقل العطل مع المفتاح، فهذا يعني أن المفتاح معيب.

3. التدابير الوقائية وإرشادات الاختيار (من السبب الجذري إلى المواصفات)

3.2 اختيار مانع التسرب المناسب (تصنيف IP)

• بيئة داخلية نظيفة – يكفي تصنيف IP40 (الحماية من الغبار).
• بيئة صناعية متربة – يوصى بتصنيف IP60 أو أعلى؛ أنواع محكمة الإغلاق بالكامل
• بيئة خارجية أو رطبة – يتطلب على الأقل IP67 وموصلات مطلية بالذهب لمنع الأعطال الناتجة عن الرطوبة.

• اتبع بدقة ملف تعريف اللحام الموصى به (على سبيل المثال، 260 ±5 درجة مئوية لمدة أقل من 5 ثوانٍ للحام الموجي).
• تجنب استخدام التدفقات القابلة للذوبان في الماء؛ فهي شديدة التآكل لمكونات المفاتيح الداخلية.
• لا تقم بتطبيق ضغط ميكانيكي على المفتاح لمدة دقيقة واحدة على الأقل بعد اللحام للسماح للغلاف بالتبريد وإعادة التصلب.

بالنسبة للأحمال الحثية (المرحلات، الملفات اللولبية، المحركات الصغيرة)، استخدم دائمًا مرحلًا أو موصلًا وسيطًا. اجعل المفتاح الصغير يتحكم فقط في ملف التيار المنخفض - فهذا يطيل عمر المفتاح الكهربائي بشكل كبير.

إذا كان التبديل المباشر لحمل حثي عالي التيار أمرًا لا مفر منه، فاختر مفتاحًا بتصنيف تيار مستمر وكبح مدمج للقوس الكهربائي (مثل الاحتراق المغناطيسي).

4. أسئلة وأجوبة تكميلية (الكلمات المفتاحية الطويلة ذات القيمة العالية)

تُعد أزواج الأسئلة والأجوبة القصيرة هذه ممتازة لمقتطفات جوجل المميزة والبحث الصوتي.

س1: هل يمكنني غسل مفتاح اللمس؟
ج: معظم المفاتيح اللمسية القياسية غير قابلة للغسل. قد تتسرب سوائل التنظيف إلى داخل الغلاف، أو تذيب مواد التشحيم، أو تتسبب في تآكل نقاط التلامس. للتنظيف الخفيف، استخدم الكحول الإيزوبروبيلي على قطعة قطن فقط على الأطراف، واتركها تجف تمامًا. يمكن تنظيف المفاتيح محكمة الإغلاق تمامًا (مثل IP67) موضعيًا، ولكن تأكد دائمًا من توافق المذيب مع مادة مانع التسرب.

س2: لماذا يفشل التلامس المغلق عادةً (NC) حتى عندما لا يتم تشغيل المفتاح مطلقًا؟
ج: تظل نقاط التلامس المغلقة عادةً مغلقة. في البيئات المسببة للتآكل، قد تتراكم طبقة عازلة ببطء على نقطة التلامس الثابتة. الحل الموثوق الوحيد هو استخدام نقاط تلامس مطلية بالذهب.

س3: ما الفرق بين العمر الميكانيكي والعمر الكهربائي؟
أ: العمر الميكانيكي هو عدد دورات التشغيل التي يمكن أن يؤديها المفتاح بدون أي حمل - وغالبًا ما يكون بالملايين. أما العمر الكهربائي فهو عدد دورات التشغيل تحت الحمل المقنن؛ وهو دائمًا أقل بكثير لأن نقاط التلامس تتآكل بسبب الشرارة الكهربائية وانتقال المواد.

س4: لماذا تتعطل المحولات بشكل متكرر تحت الأحمال المنخفضة جدًا؟
ج: عند الأحمال العالية، تعمل الشرارة الصغيرة التي تحدث عند التوصيل والفصل على إزالة التلوث العضوي من نقاط التلامس، وهو ما يُعرف بتأثير "التنظيف الذاتي". أما عند الأحمال المنخفضة، فلا تتوفر طاقة كافية لتنظيف نقاط التلامس، مما يؤدي إلى تراكم الأكسيد والتلوث، وبالتالي حدوث عطل مبكر في الدائرة المفتوحة.

س5: ماذا أفعل إذا تم تخزين المفاتيح لفترة طويلة وأظهرت مقاومة أعلى؟
ج: قد تتأكسد أطراف التوصيل أثناء التخزين. نوصي باستخدام المفاتيح في غضون ستة أشهر من تاريخ التسليم. شروط التخزين: درجة حرارة ورطوبة عادية، بعيدًا عن أشعة الشمس المباشرة والغازات المسببة للتآكل. يجب إعادة تغليف المفاتيح غير المستخدمة بعد فتح العبوة الأصلية في أكياس مضادة للكهرباء الساكنة.

5. الخاتمة ودعوة للعمل

يمكن إرجاع معظم المشاكل المتعلقة بضعف التوصيل، وعدم استقرار الاتصال، وفشل التلامس إلى مادة التلامس، أو عملية منع التسرب، أو عملية اللحام، أو مطابقة الحمل .

من خلال فهم هذه الأسباب الجذرية وتطبيق الاختيار والمعالجة المناسبين، يمكنك تقليل معدل فشل منتجاتك النهائية في الميدان بشكل كبير.

إذا كنت تواجه مشكلة محددة متعلقة بالمفاتيح في تصميمك أو إنتاجك، أو إذا كنت بحاجة إلى مساعدة في اختيار المفتاح اللمسي أو الصغير أو ذاتي القفل المناسب لتطبيقك،

يرجى الاتصال بفريق الدعم الفني لدينا. نحن نقدم عينات مجانية و الاختيار الخاص بالتطبيق نصيحة لمساعدتك على تحسين موثوقية منتجك من الألف إلى الياء.
