ماذا يعني التيار والجهد المقنن للمفتاح؟ هل يمكن استخدامه مع أحمال أعلى؟

إذا كنت تقوم بتصميم جهاز منزلي أو جهاز إلكتروني، فمن المحتمل أنك رأيت تصنيفات مثل 5 أمبير 125 فولت تيار متردد أو 3 أمبير 250 فولت تيار متردد في ورقة بيانات المفتاح.

لكن ما الذي تعنيه هذه الأرقام في الواقع؟ والأهم من ذلك – هل يمكنك استخدام مفتاح كهربائي مع حمل أعلى من الحمل المقنن له؟

سنشرح في هذه المقالة أساسيات التصنيفات الكهربائية للمفاتيح ولماذا لا يُعد تجاوزها فكرة جيدة على الإطلاق.

1. ما هو التيار المقنن؟

التيار المقنن (عادةً بالأمبير، A) هو أقصى تيار مستمر أن المفتاح يمكنه تحمل التيار وفصله بأمان في ظل ظروف محددة.

• إذا تجاوز التيار الفعلي التيار المقنن، فقد ترتفع درجة حرارة الملامسات الداخلية بشكل مفرط، أو يحدث تقوس كهربائي مفرط، أو حتى تلتصق ببعضها البعض.
• التصنيفات الشائعة لمفاتيحنا: 0.5 أمبير، 1 أمبير، 3 أمبير، 5 أمبير، 10 أمبير، 16 أمبير، إلخ.

2. ما هو الجهد المقنن؟

الجهد المقنن (بالفولت، V) هو أقصى جهد يمكن للمفتاح أن يتحمل التوصيلات المفتوحة وأن يفصل التيار بأمان عند فتحه.

• تختلف تصنيفات التيار المتردد والتيار المستمر. قد يكون للمفتاح المصنف بـ 250 فولت تيار متردد تصنيف تيار مستمر أقل بكثير (مثل 36 فولت تيار مستمر أو 48 فولت تيار مستمر) لأن إخماد أقواس التيار المستمر أصعب.
• قد يؤدي استخدام مفتاح بجهد أعلى من الجهد المقنن له إلى حدوث وميض قوس كهربائي أو لحام تلامسي أو حتى حريق.

3. هل يمكنني استخدام مفتاح على حمل أعلى (تيار أو جهد) من الحمل المقنن؟

لا. لا تتجاوز أبدًا تصنيفات التيار والجهد في آن واحد.

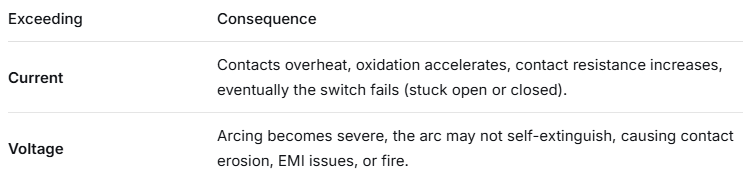

حتى تجاوز أحد المعايير يُعدّ أمراً محفوفاً بالمخاطر. إليكم السبب:

مثال من الواقع : لا يمكن استخدام مفتاح مصنف 3 أمبير 250 فولت تيار متردد على حمل 10 أمبير 250 فولت تيار متردد - ستحترق نقاط التلامس بسرعة.

كما لا يمكن استخدامه على تيار متردد 5 أمبير 125 فولت، لأن التيار لا يزال أعلى من 3 أمبير.

4. ماذا عن استخدام مفتاح يعمل بجهد منخفض ولكن بتيار أعلى؟

لا يزال غير مسموح به .

يمثل التيار المقنن حداً مطلقاً، بغض النظر عن الجهد. حتى لو خفضت الجهد، فإن نفس التيار سيولد نفس الحرارة على مقاومة التلامس.
مثال: لا يمكن لمفتاح مصنف بقدرة 1 أمبير 250 فولت تيار متردد أن يتحمل 2 أمبير 12 فولت تيار مستمر. ستكون مقاومة التلامس والحرارة متساوية.

5. هل هناك إرشادات "لخفض التصنيف"؟

ل التطبيقات ذات الأهمية البالغة للموثوقية (في المجالات الطبية، والسيارات، والتحكم الصناعي)، غالبًا ما يستخدم المهندسون هامش الأمان – تطبيق مفتاح عند ما لا يزيد عن 70-80% من التيار والجهد المقننين.

مثال: إذا كان الحمل لديك 2 أمبير 125 فولت تيار متردد، فاختر مفتاحًا مصنفًا على الأقل 3 أمبير 125 فولت تيار متردد أو أعلى.

يؤدي خفض القدرة إلى إطالة عمر المفتاح وتقليل مخاطر الفشل.

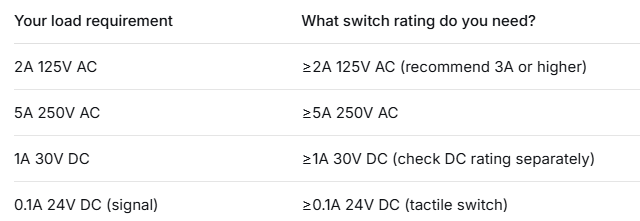

6. ملخص – قائمة مراجعة سريعة

القاعدة الذهبية: استخدم دائمًا مفتاحًا مزودًا بتصنيفات مساوي أو أعلى من الحد الأقصى للحمل الذي تنوي تحويله. لا تفترض أبدًا أن المحول يمكنه التعامل مع المزيد لمجرد أنه "يبدو مشابهًا".
